真空退火炉的结构,了解的人少之又少

2020-09-22 13:47:54

真空退火炉一般采用井式炉壳外形,由型钢、钢板组焊制成。炉衬根据不同技术要求制成结构砖混纤维复合炉衬或全纤维保温结构,高度节能节电。炉罐为耐高温不锈钢板自动密焊卷制。退火炉面板上安装有抽真空接口、送保护气氛接口、真空压力表。为达到军工、航天等高精度热处理要求,真空退火炉分为多区控温,多台微电脑独立自动控温,自动显示实测炉温,计算升温斜率温度值及设定值,超温报警和自动工艺曲线记录。

真空退火炉的结构简介:

1、炉体外壳采用优质钢板滚筒焊接制作,底部用槽钢加固焊接制作。

2、炉膛用弧形轻质高铝砖、高铝托丝砖砌筑而成,炉口用硬质高铝砖縮口。

3、炉膛与炉体之间填充优质硅酸铝耐火纤维保温材料。

4、炉盖采用钢板车床加工成圆形结构,内层隔热层采用高温不锈钢板制作,炉门与高温炉罐的密封采用高温石墨盘根、螺丝压紧密封。

5、加热元件绕成螺旋状均匀地安装在圆形炉膛周围、分区独立加热控制。电阻丝分层安装在炉膛周围的托丝砖上。

6、密封炉罐采用不锈钢板滚筒焊接制作而成。

7、料筐,采用耐热不锈钢板焊接制作,不锈钢制作。炉罐内料筐底部装有支架支托料筐,方便透气。炉罐底部装有一个弧形支架支托着炉罐。

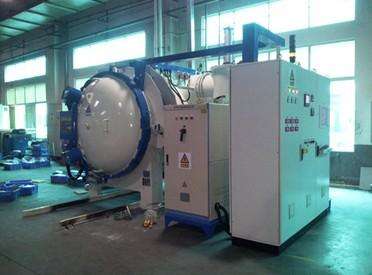

真空退火炉
