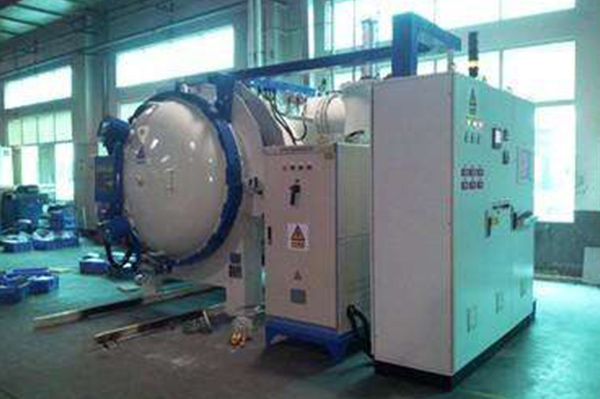

真空炉的两大常见故障的检查处理方法,你值得拥有!

2020-09-22 14:32:05

    一、真空炉电器故障

    (一)温度异常,包括温度过高报警,或显示温度无法达到设定值。

    太高温度报警失灵提升方法:

    1.首先检查工作区域的恒温参数是否正常,参考其他正常使用恒温器的所有参数证明。

    2.根据电路图检查相应工作区的固态继电器输出是否击穿,用方法:断电,用万用表电阻测量固态继电器输出电阻两点之间,正常阻力将达到几兆瓦或更高,如果是击穿,几乎没有阻力,必须用相同类型的新型号代替。

    3.在启动电源的情况下,手抖动热电偶探头内相应的工作区域,查看相应的恒温器是否显示大范围的跳动,如果出现这种现象,则热电偶探头接触不良,需要更换新的的。

    显示温度低至小于设定值

    1.同样,首先检查工作区温控器参数是否正常,是否有输出信号。

    2.检查相应工作区域内的热电偶是否损坏。要检查这些热电偶是否良好,可将恒温器上的热电偶连接到恒温器,并观察温度显示。如果热电偶确实损坏,必须更换。 (注意:如果更换的热电偶是内腔里的,还会涉及到真空密封性能,另外详解)

    3.如果恒温器,热电偶没有问题,需要测试加热管是否正常运行。方法:电源打开后,按照电路图开始加热,直接用测试笔测试连接到导线的加热管的相应工作区域(在白色高温下的固体输出线是)看是否有电。如果有电达到,还需要使用夹具来查看当前工作区域之间的当前差异,在正常情况下,差异不显着。

    4.如果没有电力到达,您必须逐一检查电路的电路图,看看断电结束以及组件是否烧毁?

    (二)真空异常现象

    真空泵送或低压

    1.首先确认厂房的真空气源正常(-95KPa以上),压缩空气压力正常,(正常使用范围为0.4〜0.6MPa)。

    2.检查真空表是否正常,正常使用真空表,看参数是否正常?

    3.检查门是否关闭,密封膜的门是否损坏,有变形,门被异物污染请仔细检查!

    4.如果门没有问题,请检查管道,气动阀门,热电偶入口等位置的相应工作区域。通常在热电偶的入口处出现更多,因为如果有热电偶替换,经常会破坏真空密封性能,必须重新打AB胶来密封。

    二、真空炉机械结构故障

    1.门不紧,检查铰链门是否松动,扣是否变形,门密封损坏,门变形?

    2.风扇异常声音,请仔细检查风扇内的风机是否有异物,或固定电机电机螺丝松动。

    3.气动阀无法动作,首先检查对应的电磁阀是否能正常工作,压缩空气压力是否达到工作要求?如果气压正常,且电磁阀也良好,则肯定是气动阀本身坏了,必须更换新的。
