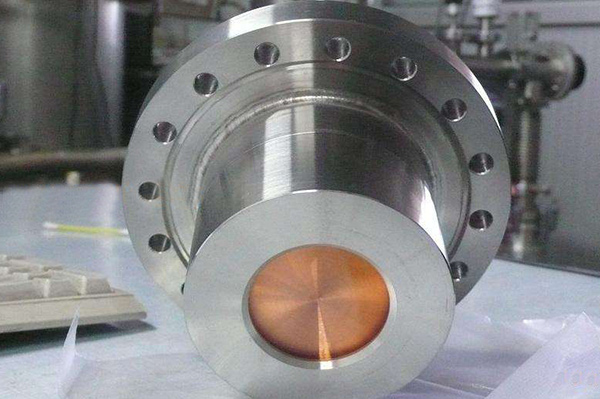

磁控靶
详细介绍:

磁控靶

磁控靶

磁控溅射包括很多种类。各有不同工作原理和应用对象。但有一共同点:利用磁场与电场交互作用,使电子在靶表面附近成螺旋状运行,从而增大电子撞击氩气产生离子的概率。所产生的离子在电场作用下撞向靶面从而溅射出靶材。

靶源分平衡式和非平衡式,平衡式靶源镀膜均匀,非平衡式靶源镀膜膜层和基体结合力强。平衡靶源多用于半导体光学膜,非平衡多用于磨损装饰膜。磁控阴极按照磁场位形分布不同,大致可分为平衡态磁控阴极和非平衡态磁控阴极。平衡态磁控阴极内外磁钢的磁通量大致相等,两极磁力线闭合于靶面,很好地将电子等离子体约束在靶面附近,增加了碰撞几率,提高了离化效率,因而在较低的工作气压和电压下就能起辉并维持辉光放电,靶材利用率相对较高。但由于电子沿磁力线运动主要闭合于靶面,基片区域所受离子轰击较小。非平衡磁控溅射技术,即让磁控阴极外磁极磁通大于内磁极,两极磁力线在靶面不完全闭合,部分磁力线可沿靶的边缘延伸到基片区域,从而部分电子可以沿着磁力线扩展到基片,增加基片区域的等离子体密度和气体电离率。不管平衡还是非平衡,若磁铁静止,其磁场特性决定了一般靶材利用率小于30%。为增大靶材利用率,可采用旋转磁场。但旋转磁场需要旋转机构,同时溅射速率要减小。旋转磁场多用于大型或贵重靶,如半导体膜溅射。对于小型设备和一般工业设备,多用磁场静止靶源。
